Accessorio derivato dal modello tavola ortogonale, di cui conserva il gruppo di manovra e la tavola scanalata superiore. Il movimento avviene su un unico asse e pertanto ne risulta una struttura ancora più rigida e compatta, che permette sollecitazioni ancora maggiori soprattutto in fresatura. Tutti i piani di appoggio e le guide di scorrimento, prismatiche e registrabili, sono accuratamente rettificati. Un rapido bloccaggio laterale consente di arrestare con sicurezza l’asse una volta posizionato. Sul piano di appoggio inferiore sono ricavate delle scanalature che consentono il perfetto allineamento della tavola sulla macchina utensile.
Dati tecnici
Materiale: Ghisa G26 UNI 5007
Carico rottura: Rmin = 26
Allungamento%: A% = 1
Durezza Brinell: HB = 190÷240

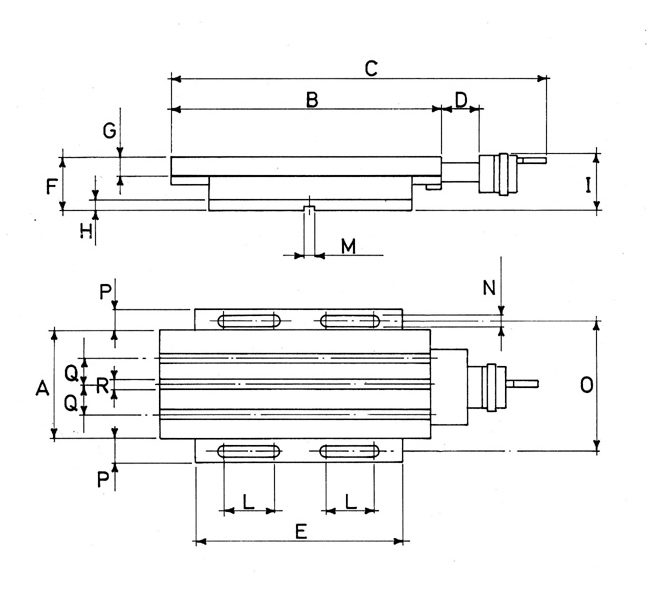

| TIPO | 200 | 300 | 400 | 500 | 600 |
|---|---|---|---|---|---|
| A | 155 | 165 | 202 | 250 | 300 |
| B | 300 | 380 | 500 | 600 | 752 |
| C | 490 | 570 | 770 | 870 | 1020 |
| D | 75 | 75 | 107 | 107 | 107 |
| E | 220 | 280 | 375 | 452 | 550 |
| F | 81 | 81 | 105 | 110 | 116 |
| G | 30.5 | 30.5 | 35.5 | 36 | 45 |
| H | 14 | 15 | 15 | 15 | 15 |
| I | 77 | 77 | 108 | 110 | 110 |
| L | 77 | 77 | 110 | 110 | 110 |
| M | 16H7 | 16H7 | 16H7 | 16H7 | 16H7 |
| N | 13 | 13 | 16 | 16 | 16 |
| O | 178 | 196 | 238 | 294 | 353 |
| P | 29 | 34 | 41 | 45 | 47 |
| Q | 40 | 41 | 53 | 64 | 95 |
| R | 10H7 | 10H7 | 10H7 | 14H7 | 14H7 |
| S* | 210 | 285 | 410 | 500 | 610 |
| PESO KG | 18 | 26 | 52 | 75 | 110 |
Nota: Le caratteristiche e le dimensioni possono essere soggette a variazioni.
*corsa totale

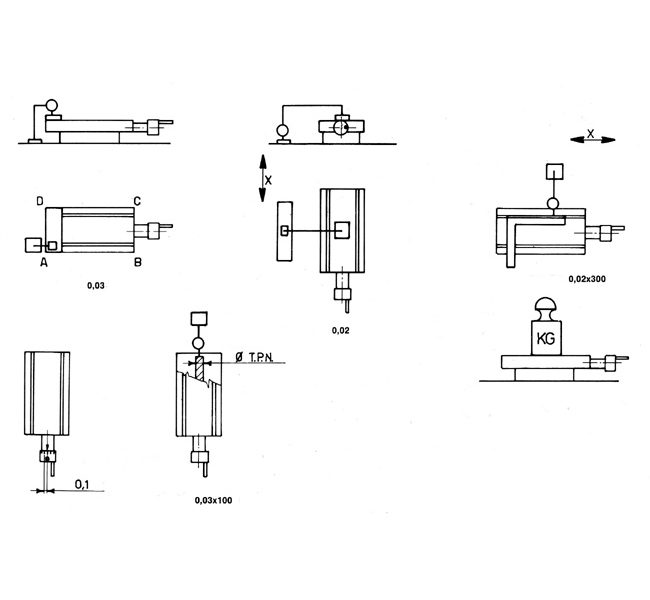

| TIPO | 200 | 300 | 400 | 500 | 600 |
|---|---|---|---|---|---|
| ø T.P.N. | 16x4 | 16x4 | 20x4 | 20x4 | 25x5 |
| KG | 150 | 200 | 330 | 470 | 620 |
Nota: Le caratteristiche e le dimensioni possono essere soggette a variazioni.
