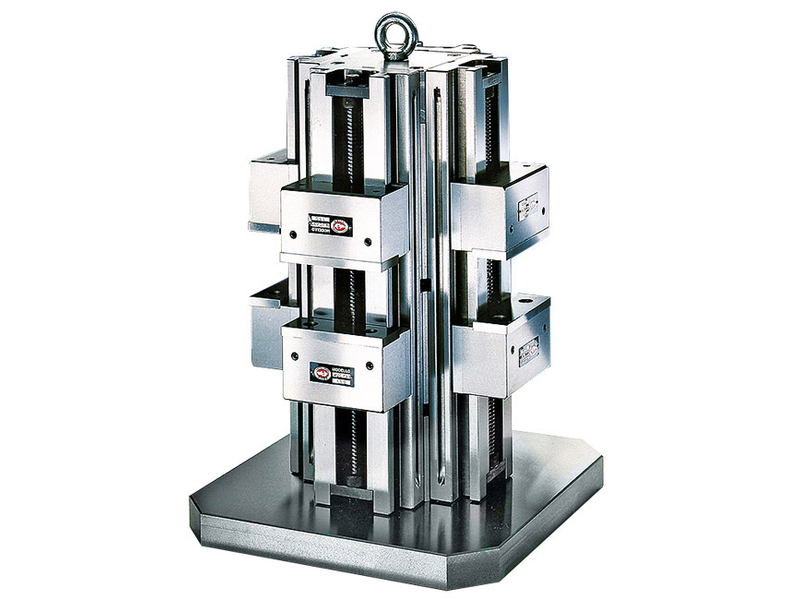

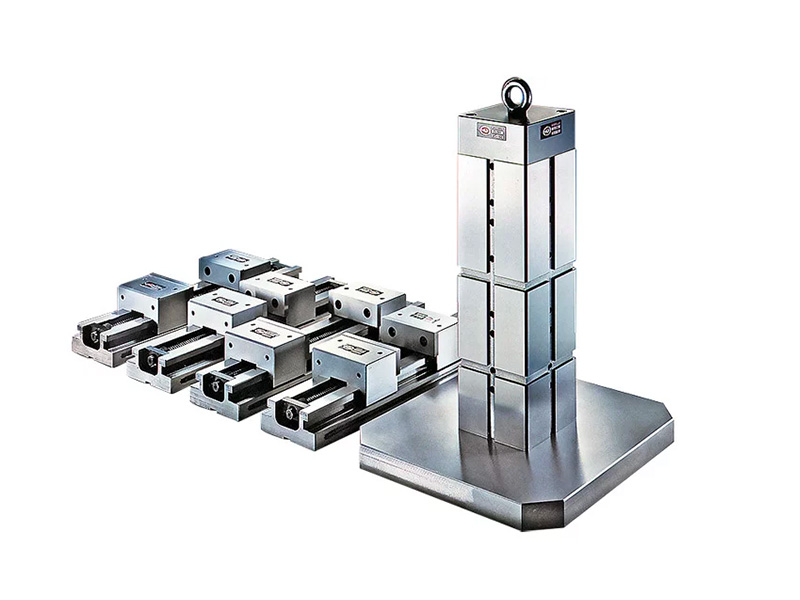

Questo elemento, realizzato in ghisa GS600 stabilizzata, consente di piazzare in verticale fino a 4 morse MUC/91. Questa soluzione consente di poter lavorare più pezzi con un’unica attrezzatura e unica origine abbassando notevolmente i tempi di approntamento macchina necessari. Scanalature longitudinali e trasversali consentono il facile montaggio e allineamento delle morse, che diventano così utilizzabili anche separatamente ed in modo indipendente e solo all’occorrenza impiegate con il montaggio sull’elemento di supporto verticale, con i vantaggi pratici facilmente immaginabili. La base inferiore viene fornita priva di lavorazioni per lo staffaggio (fori, cave, ecc.) che possono essere eseguite dall’utilizzatore stesso o presso il nostro stabilimento su disegno dell’acquirente.
Dati tecnici
Materiale: Ghisa GS 600-3 UNI 4544
Carico rottura: Rmin = 61
Allungamento%: A% = 3
Durezza Brinell: HB = 190÷270

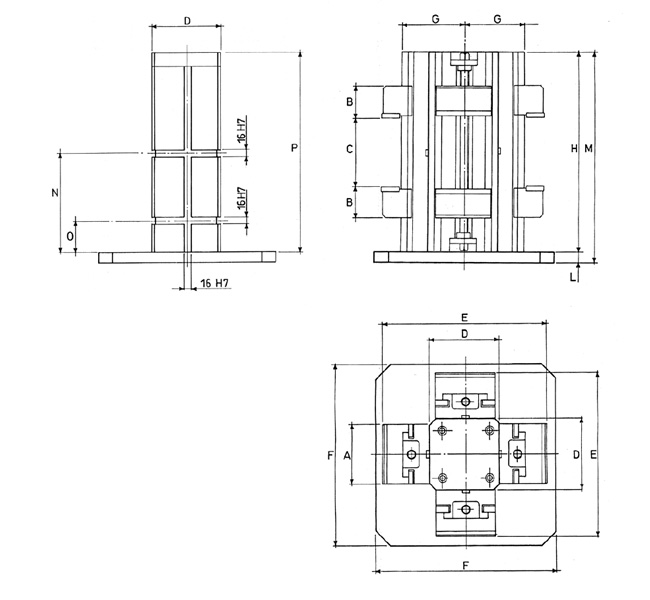

| TIPO | 100 | 125 | 150 | 175 | 200 |
|---|---|---|---|---|---|
| A | 100 | 125 | 150 | 175 | 200 |
| B | 84.5 | 86.5 | 86.5 | 86.5 | 86.5 |
| C | 200 | 270 | 370 | 430 | 500 |
| D | 110 | 135 | 160 | 185 | 210 |
| E | 314 | 359 | 394 | 439 | 464 |
| F | 390 | 430 | 460 | 520 | 540 |
| G | 110 | 127.5 | 145 | 157.5 | 175 |
| H | 375 | 470 | 570 | 630 | 700 |
| L | 35 | 45 | 45 | 55 | 55 |
| M | 410 | 515 | 615 | 685 | 755 |
| N | 188 | 235.5 | 285.5 | 315.5 | 350.5 |
| O | 100.5 | 110.5 | 120.5 | 130.5 | 140.5 |
| P | 375 | 470 | 570 | 630 | 700 |
| Peso kg senza morse | 66 | 108 | 144 | 211 | 260 |
| Peso kg con 4 morse | 126 | 204 | 288 | 415 | 532 |
Nota: Le caratteristiche e le dimensioni possono essere soggette a variazioni.
