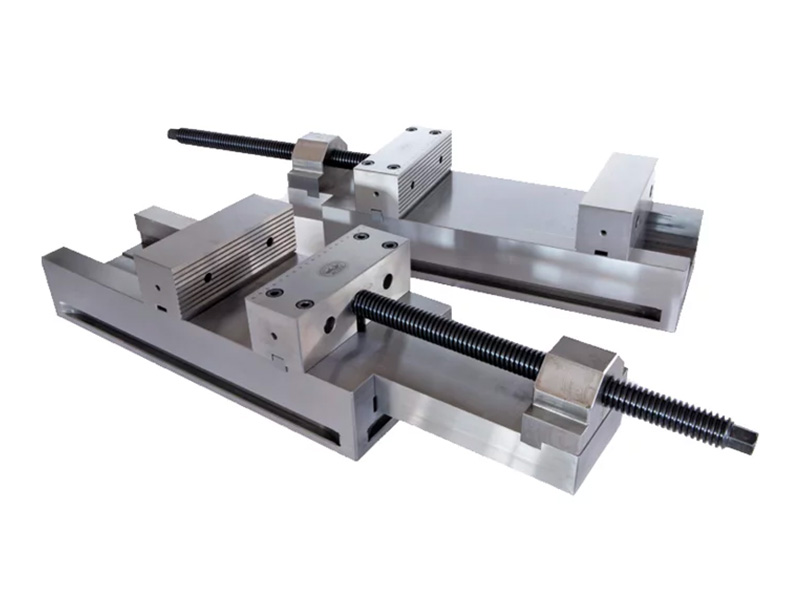

Morsa progettata per lavorazioni che richiedono precisione ed elevata forza di serraggio. Il particolare concetto costruttivo assicura il perfetto allineamento dei pezzi e la ripetibilità di posizionamento favorito dal movimento discendente che fisicamente il pezzo da bloccare tende ad assumere, seguendo quindi perpendicolarità e parallelismo della morsa stessa. Morsa costruita in acciaio temprato, lo slittone e i blocchi ganascia fissa e ganascia mobile sono realizzati in acciaio poi trattato termicamente, il basamento è costruito in Ghisa Sferoidale GS500 ed il tutto è accuratamente rettificato e montato con strette tolleranze di accoppiamento.

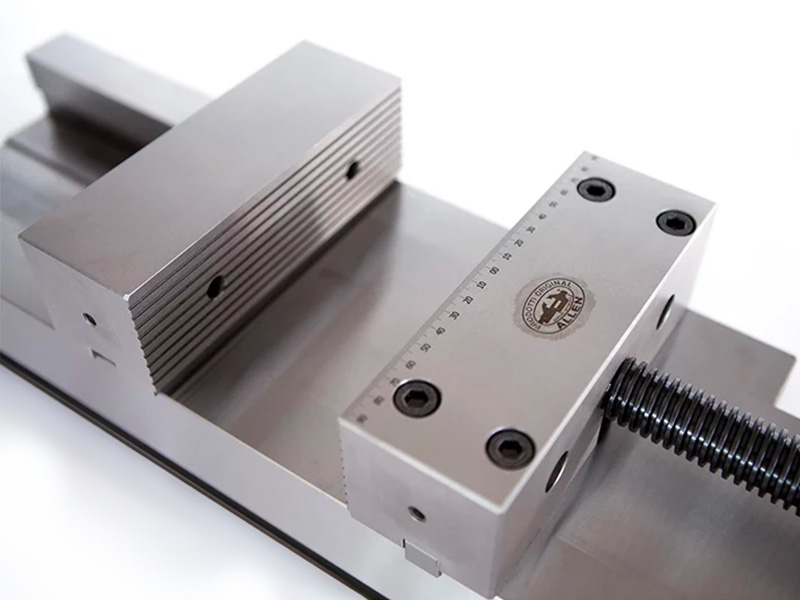

La morsa può essere fornita con accessori quali parallele magnetiche rettificate, o le ganasce zigrinate, indicate per il serraggio di pezzi grezzi o con superfici irregolari. Di serie vengono fornite le 4 staffe di bloccaggio al piano della macchina utensile e la chiave a cricchetto reversibile per il serraggio della morsa.
Dati tecnici
Materiale: Ghisa Sferoidale GS500 / Acciaio temprato
Caratteristiche: Massima forza di serraggio = 7000 kg

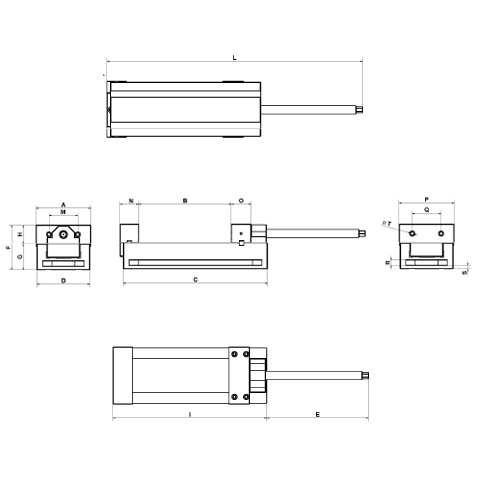

| - | MVC150 /1V | MVC150XL /1V | MVC /1V |
|---|---|---|---|
| A | 150 | 150 | 190 |
| B | 221 | 271 | 321 |
| C | 400 | 400 | 500 |
| D | 145 | 145 | 184 |
| E | 244 | 294 | 338 |
| F | 132 | 132 | 155 |
| G | 80 | 80 | 90 |
| H | 52 | 52 | 65 |
| I | 409 | 459 | 511 |
| L | 653 | 753 | 849 |
| M | 88 | 88 | 100 |
| N | 65 | 65 | 65 |
| O | 68 | 68 | 68 |
| P | 149.5 | 149.5 | 190 |
| Q | 88 | 88 | 100 |
| R | 14 | 14 | 18 |
| S | 13 | 13 | 13 |
| T | 11 | 11 | 11 |
| PESO KG | 43 | 43 | 76 |
Nota: Le caratteristiche e le dimensioni possono essere soggette a variazioni.
