MUC/91-D Morsa a doppia apertura con accessori

Questa pagina presenta alcune configurazioni possibili della morsa MUC/91-D.

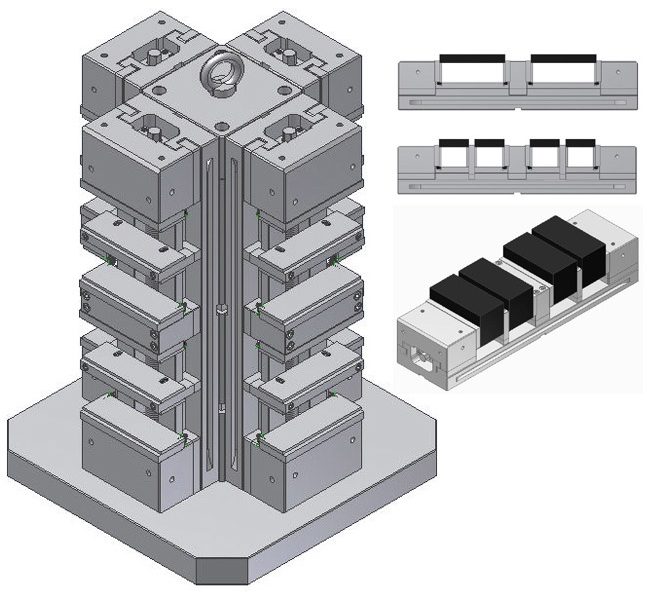

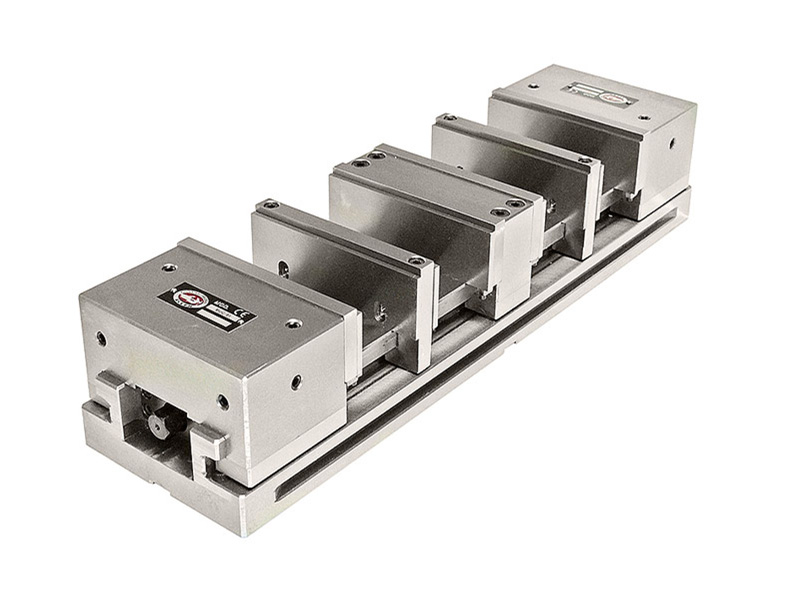

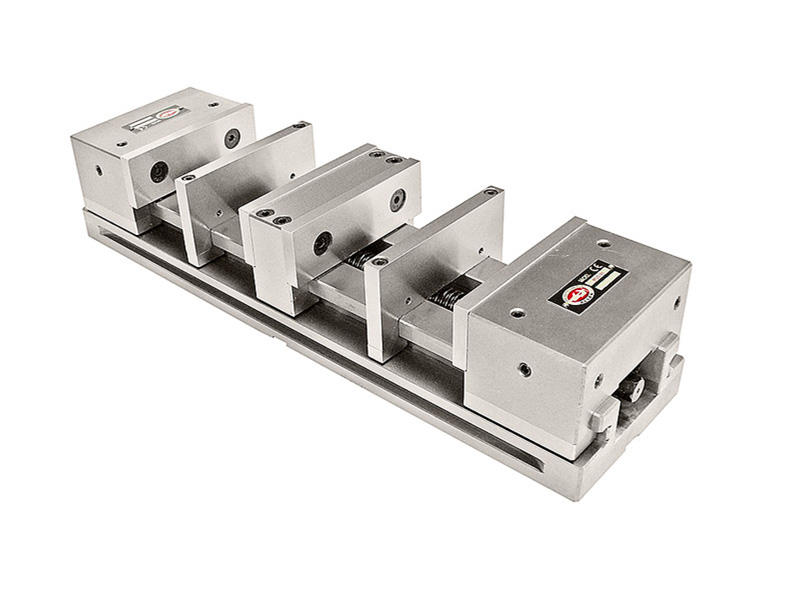

La morsa MUC/91-D è particolarmente versatile nell’impiego grazie al possibile inserimento di ulteriori accessori quali ganasce intermedie, parallele ad aggancio rapido, parallele intermedie, ottenendo così configurazioni che consentono il serraggio contemporaneo di uno, due o quattro pezzi, con una unica operazione di chiusura.

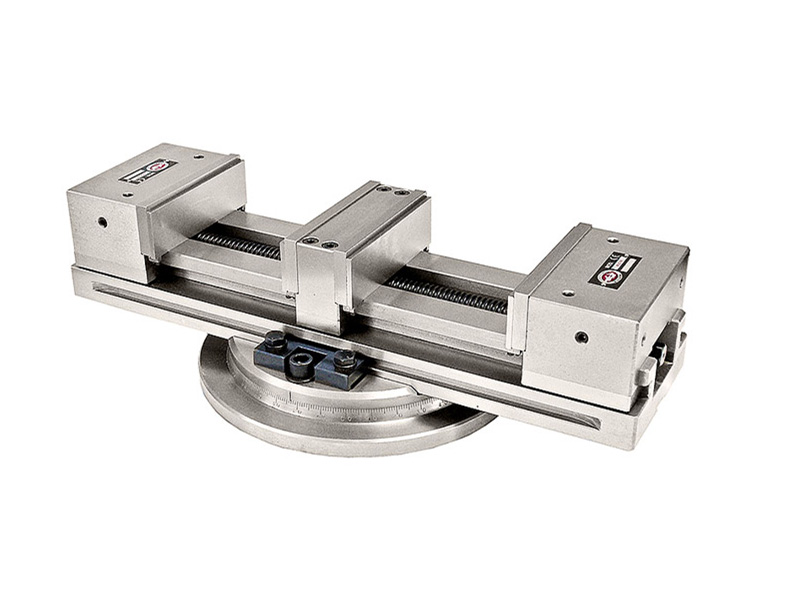

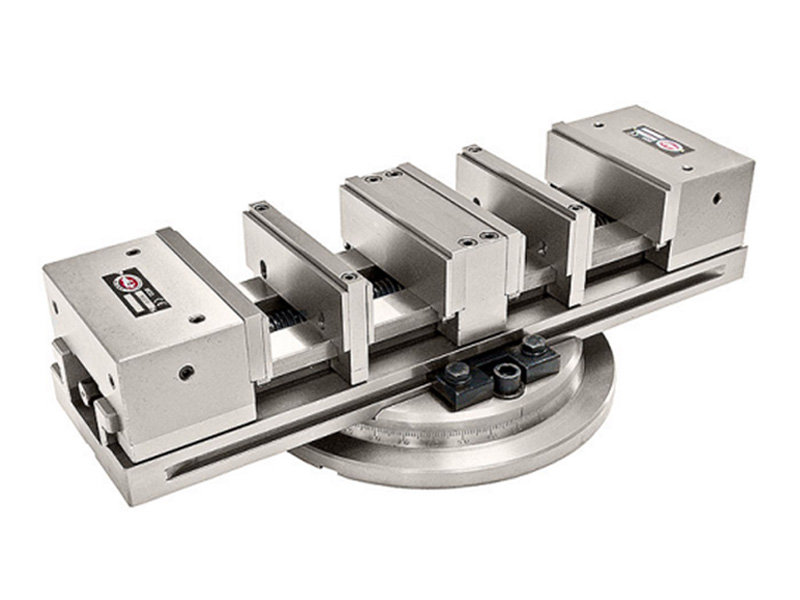

La morsa può essere fornita in abbinamento ad una base girevole su 360°, e può essere montata sia sull’apposito supporto a squadra che ne consente il piazzamento di lato e in verticale, che sul supporto verticale a 4 posizioni che permette di utilizzare fino a 4 morse in verticale sui moderni centri di lavoro orizzontali.

Impiego: Serraggio Centri di lavoro Filettatrice Fresatrice Trapano/Fresa Trapano

Tipologia: Meccanica

Richiedi informazioni

Torna indietro

Dati tecnici

Materiale: Ghisa GS 600-3 UNI 4544
Durezza Brinell: HB = 190-270
Carico rottura: Rmin = 61
Allungamento%: A% = 3

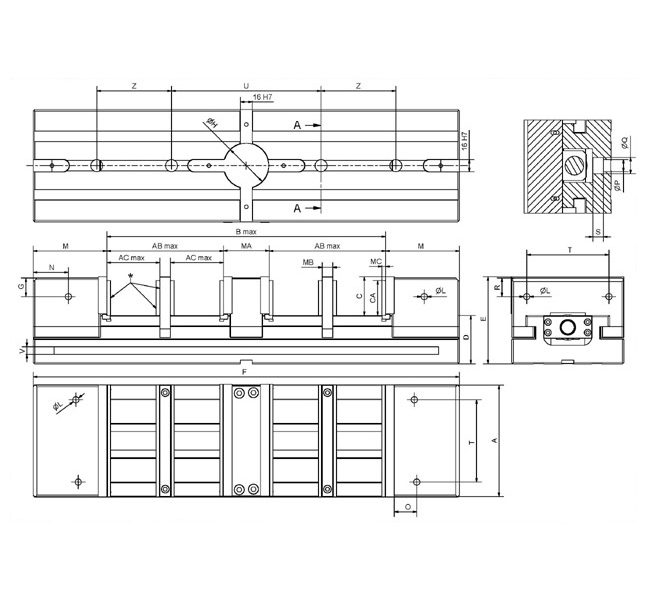

TIPO	100	125	150	175	200	TOLL.
A	100	125	150	175	200
AB	78	104.5	154.5	181.5	216.5
AC	32	45	70	83	101
B	200	270	370	430	500	+1.00 / +3.00
C	47	52	52	57	57
CA	**	**	**	**	**
D	55	60	65	70	70
E	102	112	117	127	127
F	375	470	570	630	700
G	25	25	25	25	25
H	40	60	60	60	60	H7
L	M10	M10	M10	M10	M10
M	84.5	96.5	96.5	96.5	96.5
MA	44	61	61	67	67
MB	14	14	14	14	14
MC	5	5	5	5	5
N	40	45	45	45	45
O	25	25	25	25	25
P	ø16	ø16	ø16	ø16	ø16
Q	ø22	ø22	ø22	ø22	ø22
R	25	25	25	25	25
S	14.5	14.5	14.5	14.5	14.5
T	80	100	110	135	160
U	100	150	200	230	300
V	10	10	10	10	10
Z	75	75	100	100	100
PESO KG	18	28	41	57	75
