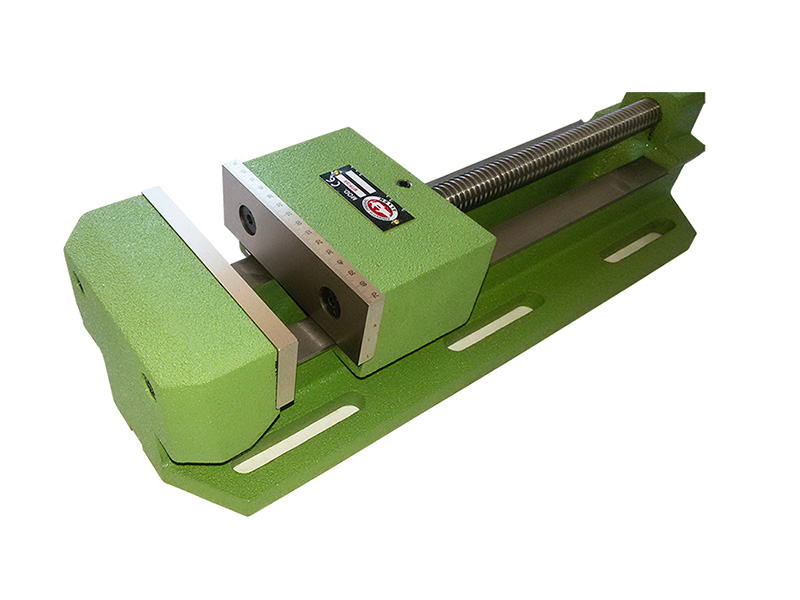

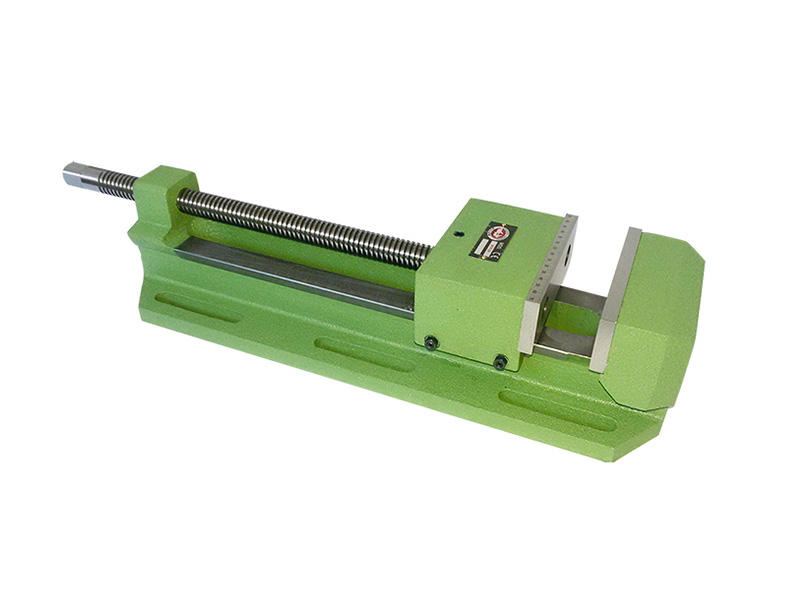

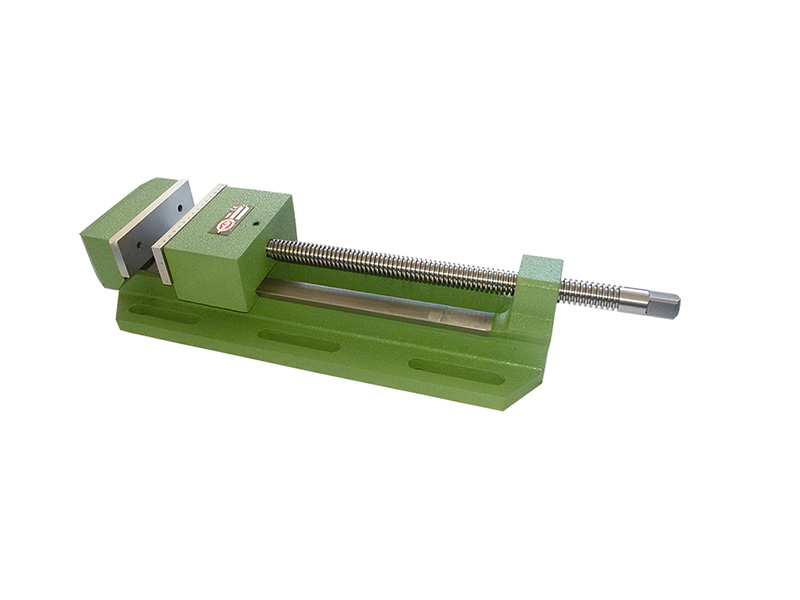

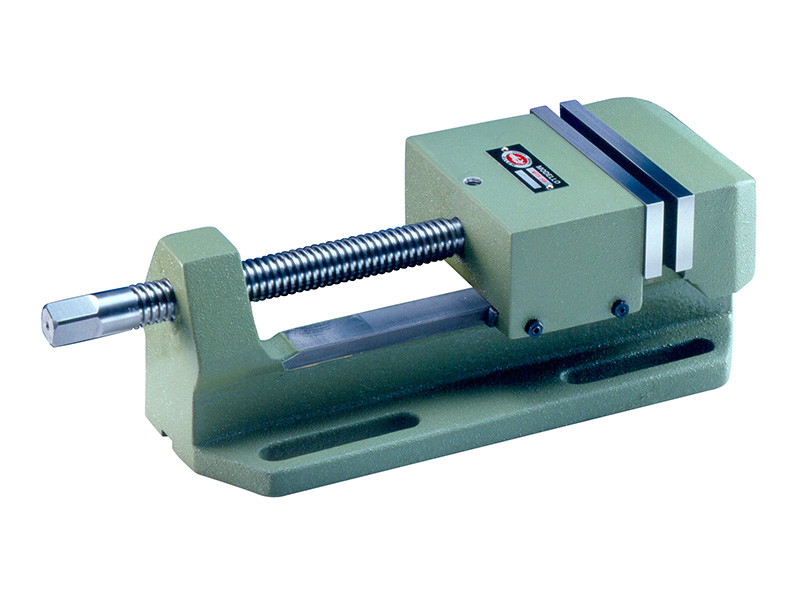

Morsa con struttura compatta e robusta, dall’impiego molto versatile in tutte le lavorazioni meccaniche leggere o mediamente gravose, in particolare su trapani e foratrici, oppure nelle fresature che richiedono medie asportazioni.
Le guide dello scorrevole sono prismatiche e registrabili e una feritoia centrale ricavata sul corpo morsa permette la fuoriuscita dell’utensile dal pezzo senza intaccare il piano della morsa stessa.
Le ganasce piane riportate sono in acciaio, cementate, temprate e rettificate; a richiesta possono essere fornite le ganasce prismatiche che consentono il bloccaggio di pezzi cilindrici.
Dati tecnici
Materiale: Ghisa G26 UNI 5007
Carico rottura: Rmin = 26
Allungamento %: A% = 1
Durezza Brinnel: HB = 190÷240

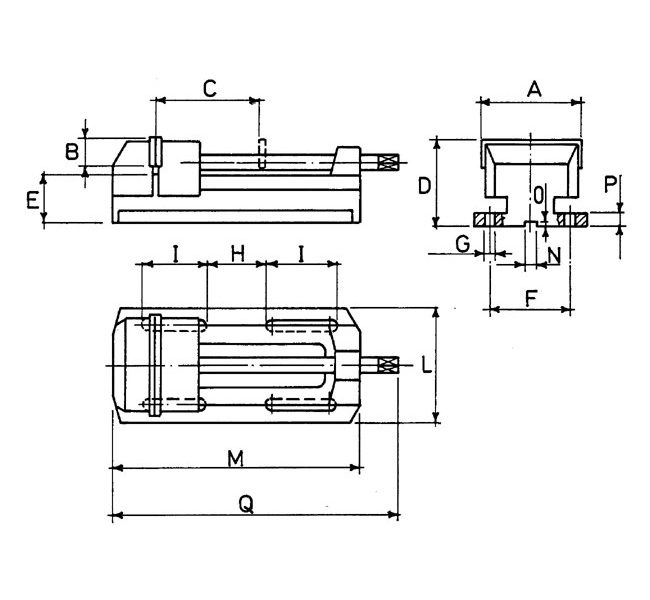

| TIPO | 125 | 150 | 150AP310 | 175 |
|---|---|---|---|---|
| A | 125 | 150 | 150 | 175 |
| B | 50 | 50 | 50 | 50 |
| C | 140 | 155 | 310 | 190 |
| D | 130 | 130 | 130 | 130 |
| E | 76.5 | 70 | 70 | 70 |
| F | 104 | 120 | 120 | 140 |
| G | 17 | 17 | 17 | 17 |
| H | 84 | 102 | 94 | 73 |
| I | 92 | 102 | 85 | 127 |
| L | 140 | 170 | 170 | 190 |
| M | 345 | 375 | 530 | 418 |
| N | 16H7 | 16H7 | 16H7 | 16H7 |
| O | 6 | 6 | 6 | 6 |
| P | 18 | 19 | 20 | 20 |
| Q | 410 | 440 | 640 | 485 |
| PESO KG | 20 | 24 | 29 | 29 |
Nota: Le caratteristiche e le dimensioni possono essere soggette a variazioni.

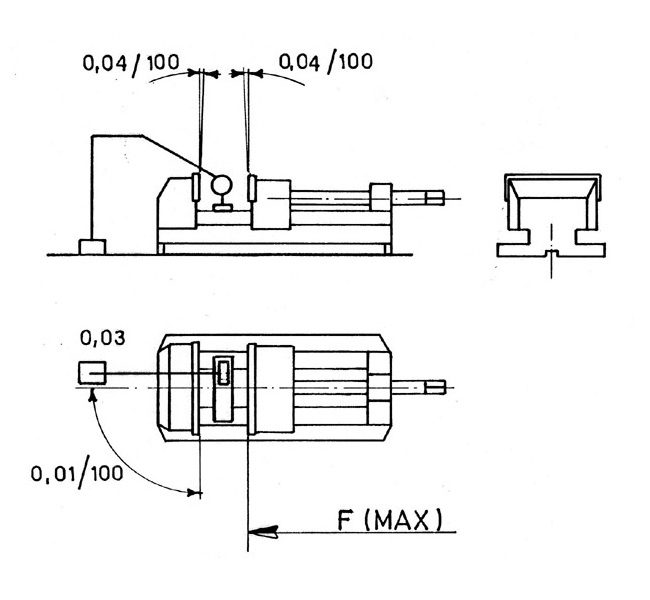

| TIPO | 125 | 150 | 175 |
|---|---|---|---|
| F (KN) | 30 | 30 | 30 |
Nota: Le caratteristiche e le dimensioni possono essere soggette a variazioni.
