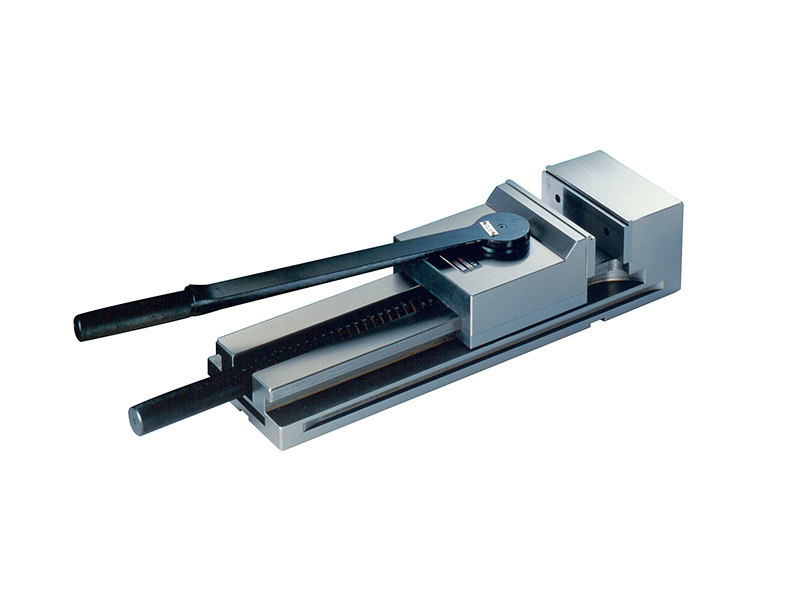

MRA/87-N Morsa meccanica

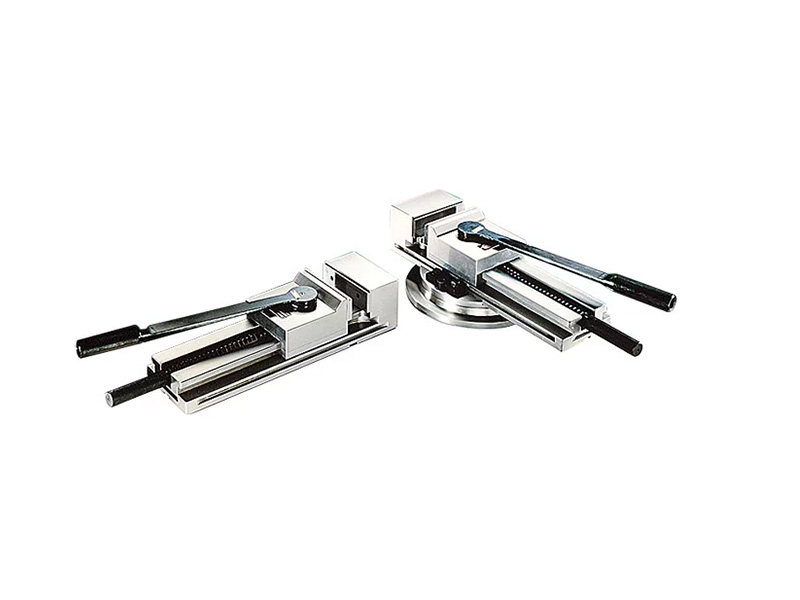

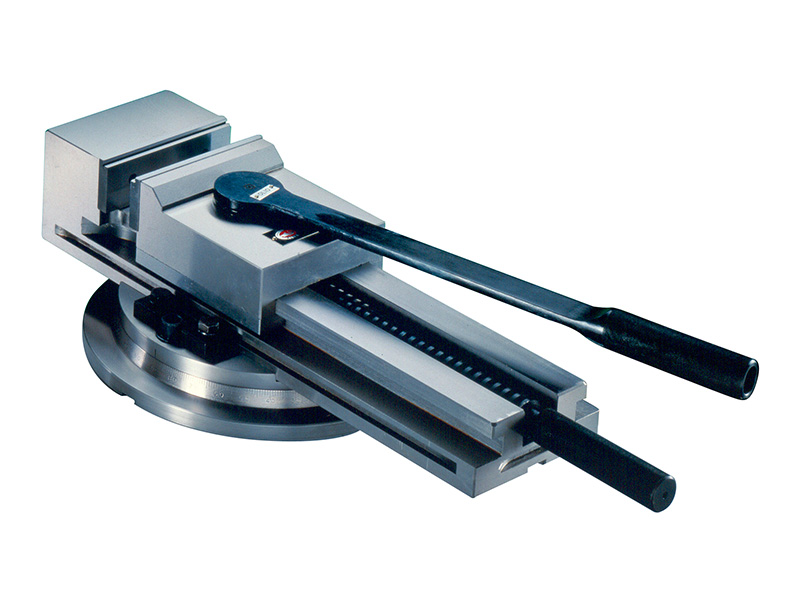

La caratteristica principale di questa morsa è la rapidità di bloccaggio dei pezzi da lavorare che avviene tramite un dispositivo eccentrico che consente elevate forze di serraggio con un minimo sforzo da parte dell’operatore. Le ganasce riportate sono in acciaio, cementate, temprate ed accuratamente rettificate. Sono dotate di un gradino superiore. La rapidità con cui avviene il bloccaggio e lo sbloccaggio del pezzo rende particolarmente adatta questa morsa alle lavorazioni in serie. La robusta struttura, le guide a tenone accoppiate alla parte mobile con tolleranze di lavorazione strettissime ed il materiale impiegato assicurano inoltre assenza di vibrazioni anche con considerevoli asportazioni in fresatura, con conseguenti migliori finiture dei pezzi lavorati e maggiore precisione. La morsa può essere fornita con la base girevole e graduata in 360°

Impiego: Serraggio Centri di lavoro Filettatrice Fresatrice Trapano/Fresa Trapano

Tipologia: Meccanica

Richiedi informazioni

Torna indietro

Dati tecnici

Materiale: Ghisa GS 600-3 UNI 4544
Carico rottura: Rmin = 61
Allungamento%: A% = 3
Durezza Brinell: HB = 190÷270

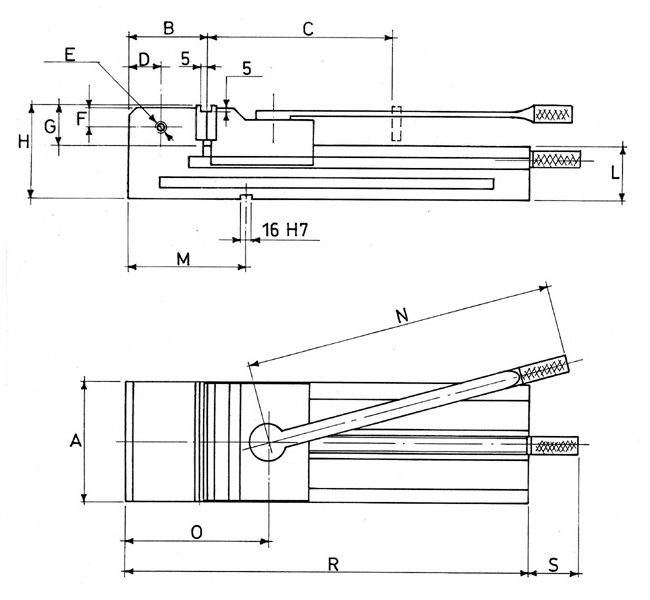

TIPO	100	125	150	175	200
A	100	125	150	175	200
B	74.5	76.5	86.5	96.5	106.5
C	160	215	270	350	420
D	30	32.5	37.5	45	50
E	M10	M10	M10	M10	M10
F	25	25	25	25	25
G	47	52	52	57	57
H	102	112	112	127	127
L	55	60	60	70	70
M	100	110	120	130	140
N	322	322	483	483	483
O	143	147	157	167	177
R	345	430	520	635	745
S	120	120	120	120	120
PESO KG	26	33	40	71	84
