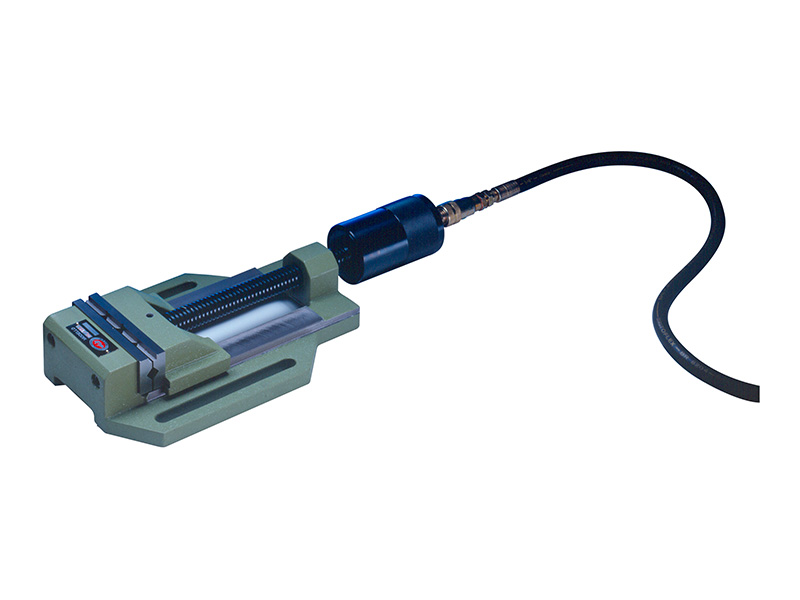

Questa morsa conserva le caratteristiche meccaniche del mod. MPT/58 meccanica.
Un cilindro oleodinamico montato sulla vite centrale automatizza la chiusura e l’apertura della morsa, tramite l’azionamento di una pompa idraulica a pedaliera, rendendo questo tipo di morsa adatto per lavorazioni di pezzi in grandi serie.
La corsa automatica di chiusura è di circa 10 mm ad incrementi di 3 mm continui, in adempimento alle norme antinfortunistiche.
Le ganasce montate di serie sono prismatiche con gradino.
La morsa viene fornita completa di pompa a pedaliera tarata, pronta per l’uso.
Dati tecnici
Materiale: Ghisa G26 UNI 5007
Carico rottura: Rmin = 26
Allungamento %: A% = 1
Durezza Brinnel: HB = 190÷240

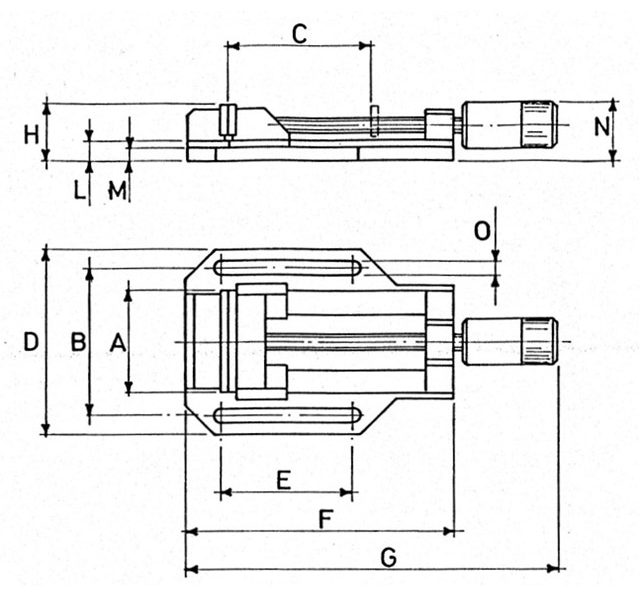

| TIPO | 110 | 130 |
|---|---|---|
| A | 112 | 132 |
| B | 161 | 184 |
| C | 110 | 180 |
| D | 200 | 230 |
| E | 100 | 160 |
| F | 240 | 334 |
| G | 400 | 495 |
| H | 65 | 71 |
| L | 25.5 | 28 |
| M | 16.5 | 18.5 |
| N | 80.5 | 83 |
| O | 16 | 16 |
| PESO KG | 11 | 16 |
Nota: Le caratteristiche e le dimensioni possono essere soggette a variazioni.

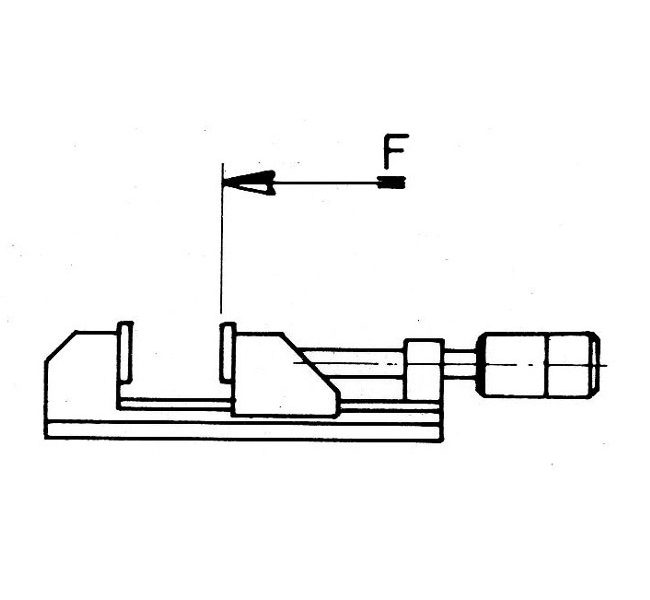

| TIPO | 110 | 130 |
|---|---|---|
| CORSA AUTOMATICA | 10 | 10 |
| TEMPO DI CHIUSURA | 1" | 1" |
| F (KN) | 12 | 12 |
Nota: Le caratteristiche e le dimensioni possono essere soggette a variazioni.
