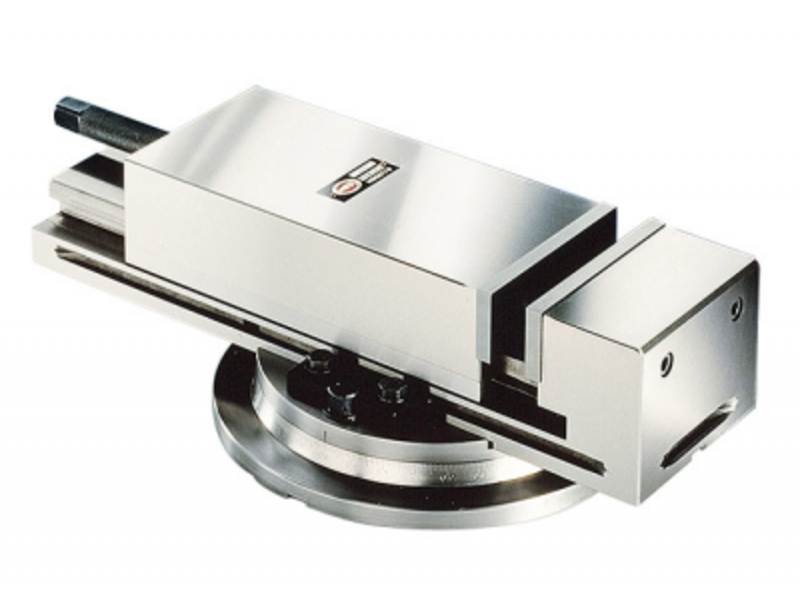

MAP/78-N Morsa meccanica

Morsa con struttura estremamente rigida e compatta, adatta a resistere alle sollecitazioni più gravose derivanti dalle grosse asportazioni sulle macchine utensili.
Questa caratteristica assicura assenza di vibrazioni, sicurezza di bloccaggio, elevata precisione e buona finitura dei pezzi lavorati. Lo scorrevole rimane guidato con precisione anche alla massima apertura della morsa grazie alle guide a tenone accoppiate al basamento con tolleranze di lavorazione precisa. Sia la vite di manovra che le guide e il piano superiori risultano sempre efficacemente protetti da trucioli e polveri derivate dalle lavorazioni meccaniche, rendendo la morsa praticamente esente da manutenzione. La morsa può essere fornita completa di base girevole graduata in 360° oppure senza base, in tale caso due scanalature longitudinali e trasversali ricavate nella parte inferiore consentono un perfetto allineamento della ganascia.
Le ganasce piane riportate sono in acciaio, cementate, temprate ed interamente rettificate; a richiesta possono essere fornite le ganasce prismatiche che consentono il serraggio di pezzi cilindrici.

Impiego: Serraggio Centri di lavoro Filettatrice Fresatrice Trapano/Fresa Trapano

Tipologia: Meccanica

Richiedi informazioni

Torna indietro

Dati tecnici

Materiale: Ghisa GS 600-3 UNI 4544
Carico rottura: Rmin = 61
Allungamento %: A% = 3
Durezza Brinnel: HB = 190÷270

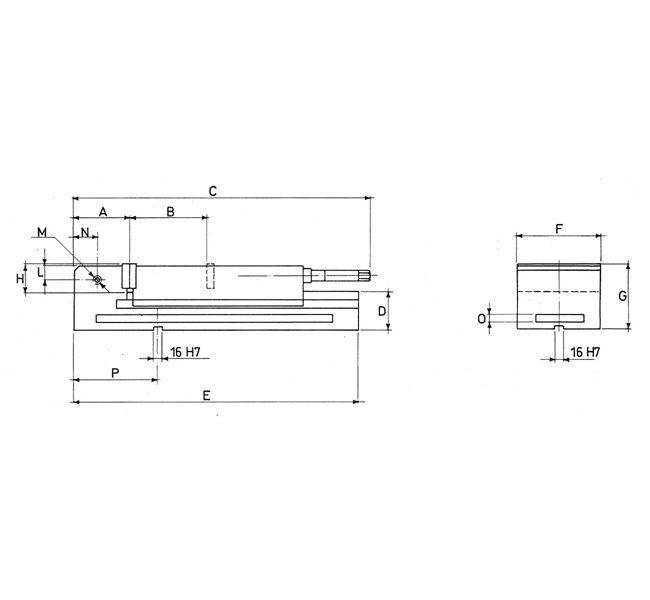

TIPO	100	125	150	175	200
A	74.5	76.5	86.5	96.5	106.5
B	130	160	200	250	300
C	360	445	535	590	635
D	55	60	60	70	70
E	345	430	520	535	645
F	100	125	150	175	200
G	102	112	112	127	127
H	47	52	52	57	57
L	25	25	25	25	25
M	M10	M10	M10	M10	M10
N	30	32.5	37.5	45	50
O	10	10	10	10	10
P	100	110	120	130	140
PESO KG	16	28	40	68	83
