Elementi di serraggio modulari

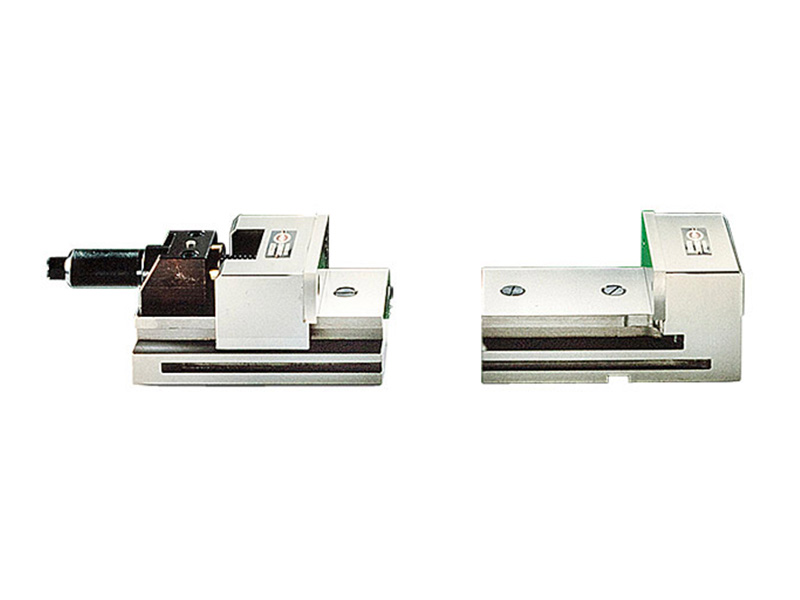

Sono ricavati dalla separazione dei due elementi principali che compongono generalmente la morsa (blocco ganascia fissa e blocco ganascia mobile), in particolare rispettano dimensioni e caratteristiche della morsa mod. MU/90, di cui conservano anche la costruzione in ghisa sferoidale GS 600. Sono utilizzabili in alternativa alla morsa intera dove occorrono aperture elevate per il serraggio di grossi pezzi o dove si desideri bloccare il pezzo da più parti (vedi disegni illustrativi). Per il loro staffaggio si possono usare staffe laterali oppure una serie di fori ricavati nella loro lunghezza. La loro forma geometrica essenziale consente l’impiego di più elementi affiancati e allineati sullo stesso piano. L’allineamento tra blocco ganascia mobile e blocco ganascia fissa si ottiene tramite una scanalatura longitudinale inferiore

Impiego: Serraggio Centri di lavoro Filettatrice Fresatrice Trapano/Fresa Trapano

Tipologia: Meccanica

Richiedi informazioni

Torna indietro

Dati tecnici

Materiale: Ghisa GS 600-3 UNI 4544
Carico rottura: Rmin = 61
Allungamento%: A% = 3
Durezza Brinell: HB = 190÷270

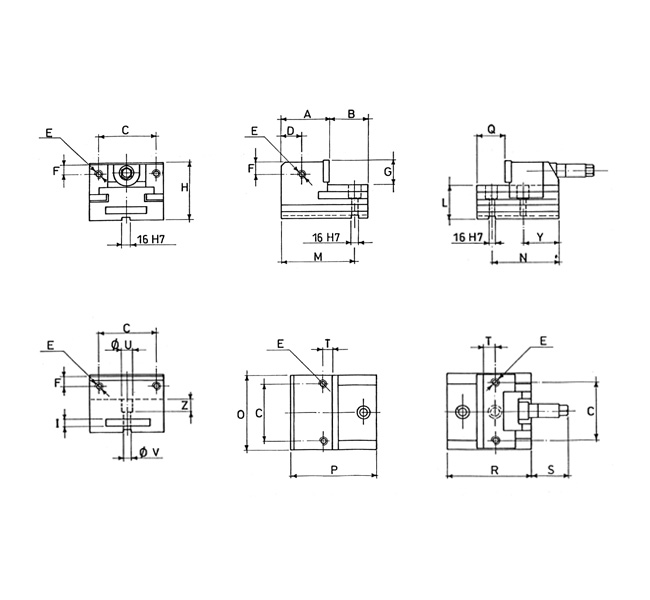

TIPO	100	125	150	175	200	TOLL.
A	74.5	76.5	86.5	96.5	106.5
B	75.5	63.5	63.5	3.5	63.5
C	80	100	110	135	160
D	30	32.5	37.5	45	50
E	M10	M10	M10	M10	M10
F	25	25	25	25	25
G	47	52	52	57	57
H	102	112	112	127	127
I	10	10	10	10	10
L	55	60	60	70	70	±0.02
M	100	110	120	130	140	±0.05
N	145	220	200	205	205	±0.05
O	100	125	150	175	200
P	150	150	170	180	190	±1.00
Q	77.5	100	100	100	100
R	195	240	240	240	240	±1.00
S	90	92	92	87	87
T	25	25	25	25	25
U	ø22	ø22	ø22	ø22	ø22
V	ø16	ø16	ø16	ø16	ø16
Z	32	32	32	32	32
Y	145	120	100	105	105
Peso blocco fisso Kg	8	11	15	21	26
Peso blocco mobile Kg	11	16	20	28	33
