Grazie alla duplice possibilità di piazzamento, sia in orizzontale che in verticale, risulta essere questo un accessorio dall’impiego estremamente versatile sulle moderne macchine utensili. Consente la rapida divisione dei 360° in 24 posizioni fisse, multipli di 15°, ottenute tramite un disco divisore interno dentato ed un perno di posizionamento che viene azionato manualmente, come manualmente avviene la rotazione del piano. Due bloccaggi laterali consentono di bloccare rapidamente il piano girevole anche in posizioni diverse da quelle prefissate dal disco divisore dentato. Il divisore può essere fornito con montato un mandrino autocentrante dello stesso diametro del piano girevole.
Dati tecnici
Materiale: Ghisa G26 UNI 5007
Carico rottura: Rmin = 26
Allungamento%: A% = 1
Durezza Brinell: HB = 190÷240

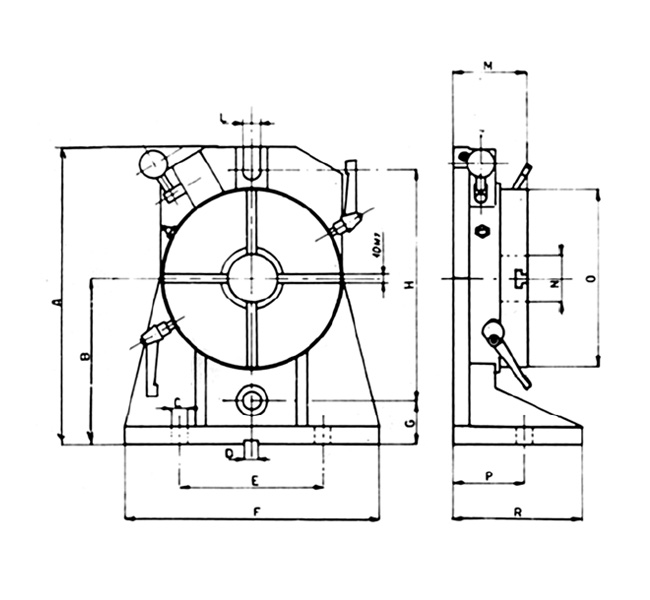

| TIPO | 200 | 250 |
|---|---|---|
| A | 332 | 405 |
| B | 187 | 230 |
| C | 16 | 16 |
| D | 16H7 | 16H7 |
| E | 180 | 230 |
| F | 260 | 320 |
| G | 50 | 65 |
| H | 272 | 318 |
| L | 16 | 16 |
| M | 87 | 97 |
| N | 45 | 56 |
| O | 196 | 250 |
| P | 70 | 75 |
| R | 140 | 150 |
| PESO KG | 29 | 48 |
Nota: Le caratteristiche e le dimensioni possono essere soggette a variazioni.

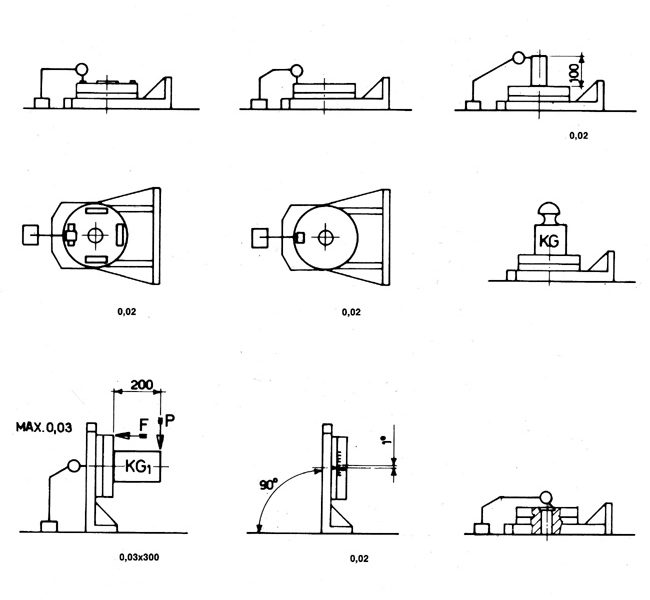

| TIPO | 200 | 250 |
|---|---|---|
| PRECISIONE DI POSIZIONAMENTO | 1' | 1' |
| F (Nm) | 73 | 90 |
| P (N) | 196 | 196 |
| KG | 60 | 70 |
| KG. (1) SENZA CONTROPUNTA | 30 | 30 |
| KG. (1) CON CONTROPUNTA | 50 | 50 |
Nota: Le caratteristiche e le dimensioni possono essere soggette a variazioni.
