Il montaggio di questi tasselli nelle apposite cave di cui tutte le nostre attrezzature sono dotate nella parte inferiore, consente il rapido e perfetto allineamento delle nostre attrezzature e morse sulla tavola della macchina utensile. Le dimensioni proposte permettono di selezionare i tasselli di allineamento in funzione della misura delle cave della macchina utensile dove andrà montata la nostra attrezzatura. Sono costruiti in acciaio, con trattamento termico di cementazione e tempra e rettificati.
Tipologia:
Meccanica
Dati tecnici
Materiale: Acciaio UNI 18 NiCrMo5, cementato, temprato e rettificato
Caratteristiche: Durezza Hrc 56/58 ± 2

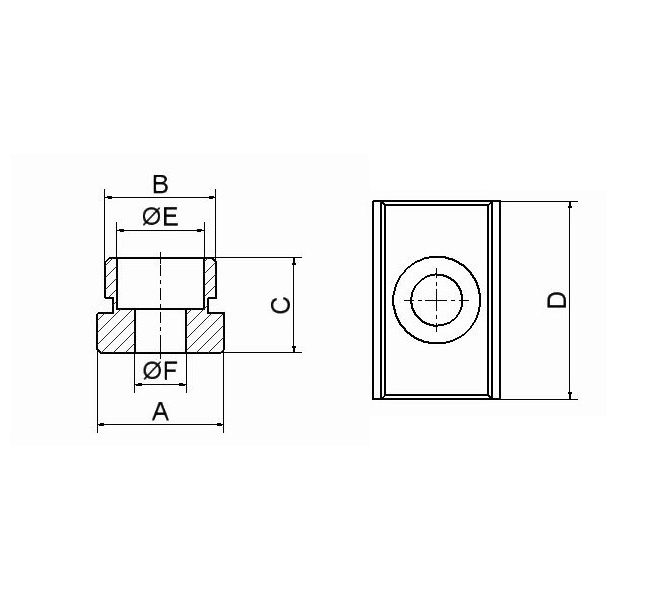

| TIPO | 16-10 | 16-12 | 16-14 | 16-16 | 16-18 | 16-20 | 16-22 |
|---|---|---|---|---|---|---|---|
| A | 16H7 | 16H7 | 16H7 | 16H7 | 16H7 | 16H7 | 16H7 |
| B | 10H7 | 12H7 | 14H7 | 16H7 | 18H7 | 20H7 | 22H7 |
| C | 10 | 10 | 10 | 10 | 10 | 12 | 12 |
| D | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| E | 11 | 11 | 11 | 11 | 11 | 11 | 11 |
| F | 6.5 | 6.5 | 6.5 | 6.5 | 6.5 | 6.5 | 6.5 |
Nota: Le caratteristiche e le dimensioni possono essere soggette a variazioni.
