Predisposte per montaggio su morse serie modulare modello MAP/78-N, MOM/74-N, MIR/75-N, MRA/87-N, MU/90, MUC/91 e MUC/91D. Mediante il rapido sistema di aggancio alle ganasce piane standard montate sulle morse della serie modulare, consentono l’appoggio dei pezzi da lavorare ad una determinata altezza dal piano morsa, garantendo precisione e ripetibilità di posizionamento. Costruite in acciaio, cementate, temprate ed accuratamente rettificate, sono disponibili in diverse altezze.
Esempi di montaggio delle parallele

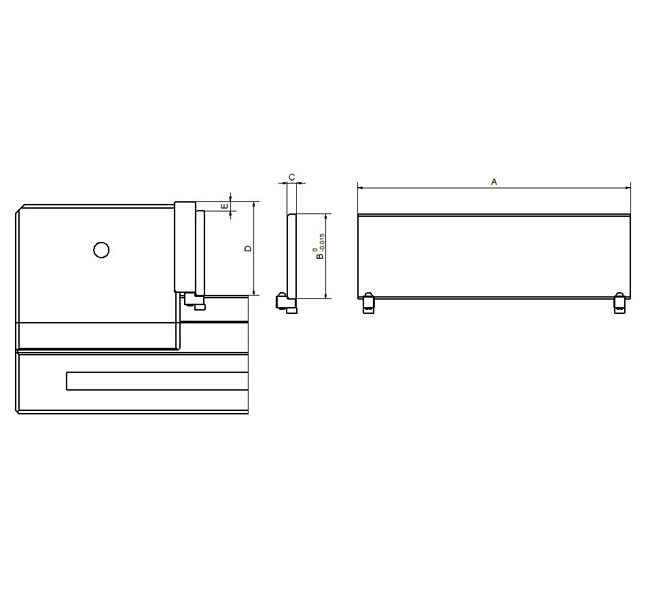

Dati tecnici
Materiale: Acciaio UNI 18 NiCrMo5, cementato, temprato e rettificato
Caratteristiche: Durezza Hrc 56/58 ± 2
| TIPO | 100 | 125 | 150 | 175 | 200 |
|---|---|---|---|---|---|
| A | 99.5 | 124.5 | 149.5 | 174.5 | 199.5 |
| B | 44-42-40-37-35-32-27-22-19-17 | 49-47-45-42-37-32-27-22-17-14 | 49-47-45-42-37-32-27-22-17-14 | 54-52-50-47-42-37-32-27-22-19 | 54-52-50-47-42-37-32-27-22-19 |
| C | 5 | 5 | 5 | 5 | 5 |
| D | 47 | 52 | 52 | 57 | 57 |
| E | D-B | D-B | D-B | D-B | D-B |
Nota: Le caratteristiche e le dimensioni possono essere soggette a variazioni.
